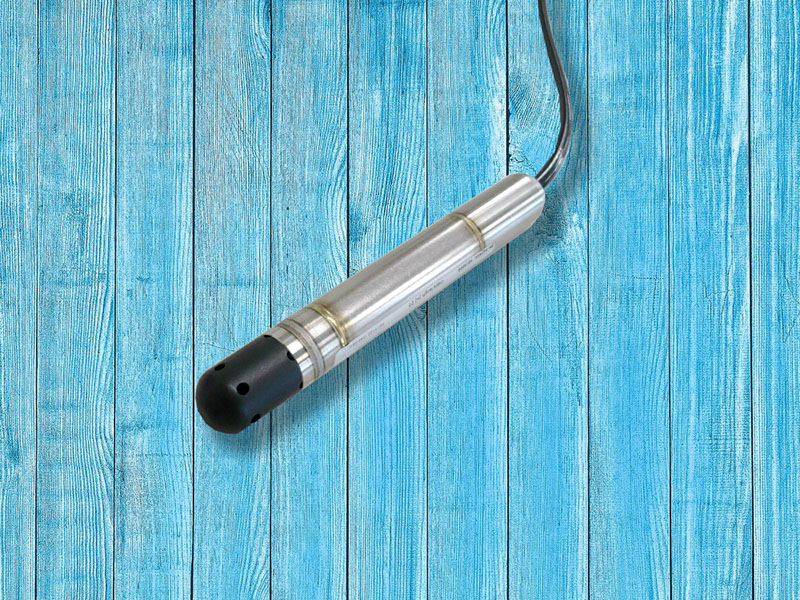

精密型水位計
STシリーズ

• 水位変動量がセンサの測定範囲内で孔底の泥に埋まらない位置に設置してください。
• センサの位置が動かないようにケーブルをフックなどで固定してください。
• 地上部のケーブルは獣に噛まれないように保護管を使用してください。

孔内水位

データロガーの実測水位計算式は「１．設置時水位(GL-)」を選択して、校正係数と設置時水位(GL-)を登録します。設置時の水位は触針式水位計で測ります。

河川水位

データロガーの実測水位計算式は「３．標準水位」を選択して、校正係数と設置時水位を登録します。設置時の水位は量水標などで確認します。

型式説明

STシリーズの型式は以下のような意味を持ちます

ST[測定範囲]－[ケーブル長]－[電気的仕様]－[その他]

[測定範囲]	センサ－の測定範囲(mH20)×10倍の値となります。 任意の測定範囲（1～250m ※1m単位）を指定できます。 例： ST 200 --- 20m計
[ケーブル長]	センサーに付随するケーブルの長さ（m）となります。 任意の長さを指定できます。 例： 23 --- 23mケーブル長 04 --- 4mケーブル長
[電気的仕様]	センサ－の電気的仕様 例： 05V --- 0～5V電圧出力 420 --- 4～20mA電流出力 ※省略された場合は05Vとなります。
[その他]	その他特注仕様などの場合に使われます。

標準在庫品

• ST100-20（測定範囲10m、ケーブル長20m）
• ST200-23 or ST200-33（測定範囲20m、ケーブル長23m or 33m）

• 標準在庫品以外は納期がかかります。
• 10m未満のタイプは特注となります。
• 1m計については標準在庫品でJSTセンサがあります。

共通仕様

測定範囲	最大250m ※型式による
精度	0.1%/FS ※1m～5m計は0.25%/FS
許容温度範囲	-5～50℃ ※氷結、結露なきこと
保証耐圧	FS×3 ※10m計以下は30mH2O
材質	本体：SUS316L ケーブル：PUR
ケーブル長	型式にて指定
外形寸法	Φ18.4×136mm

電気的仕様

電圧出力タイプ「ST***-**-05V」型

タイプ	3線式電圧出力タイプ
電源電圧	10～30V DC
消費電流	3mA Max
出力電圧	0～5V DC
ケーブルの色	白 --- 電源（＋） 茶 --- 信号（＋） 黃 --- GND

電流出力タイプ「ST***-**-420」型

タイプ	2線式電流出力タイプ
電源電圧	8～33V DC
出力電流	4～20mA
ケーブルの色	白 --- 電源（＋） 黃 --- 電源（－）
