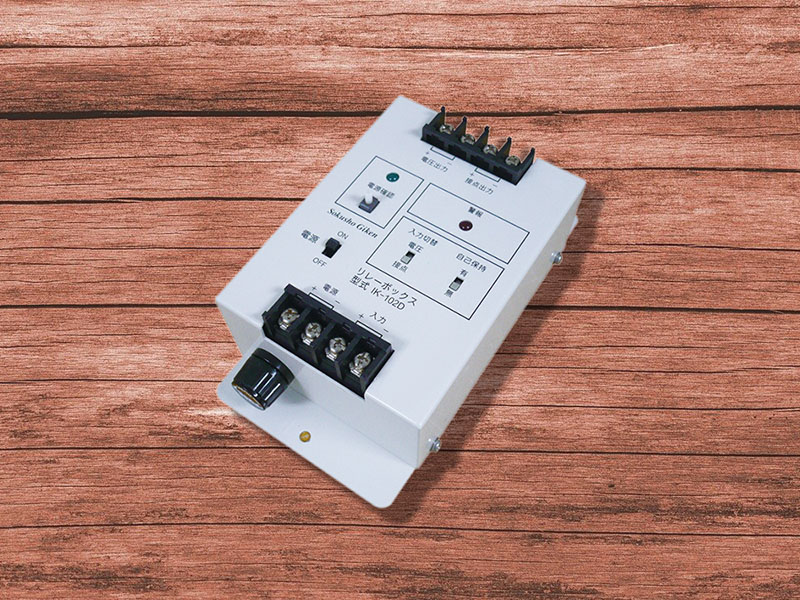

リレーボックス
IK-102D

シンプルな警報制御盤

  • 接点入力(接で警報のみ)を受けて電圧出力・接点出力を行います。
  • 警報状態の自己保持の有無をスイッチで切り替えることができます。
  • 入力は切り替えでDC12V電圧入力を選択することができるため、電流ブースターとしても使用できます。
  • オプションでAC100V仕様や接点分配器仕様も選べます。

構成

通常のリレーボックスとして使用

接点入力を受け、電圧出力からサイレン・回転灯を作動させます。
IK-102の接点出力を利用して自動通報装置など接点入力がある別の機器を連動して作動させることも可能です。

電流ブースターとして使用

接点入力を受け、はなれた場所にあるもう一台のIK102へ電圧出力を行います。電圧入力を受けたIK102で電圧出力を行いサイレン・回転灯を作動させます。

型式一覧

本器には機能別に4種類の型式の製品があります。

型式 動作電圧 仕様
IK-102D DC12V 出力が電圧出力×1、接点出力×1の標準品
IK-102DS DC12V 出力が接点出力×2の接点分配器仕様品
IK-102D-AC100V AC100V IK-102DのAC100V動作品
IK-102DS-AC00V AC100V IK-102DSのAC100V動作品

仕様

接点入力仕様
入力方式 A接点(接でON)
印加電圧 DC12V(DC12V仕様品)
DC12V~18V(AC100V仕様品)
動作電流 約16mA
電圧入力仕様
入力方式 DC12V電圧入力
動作電圧 10V以上
動作電流 約16mA
接点出力仕様
出力方式 A接点(接でON)
定格容量 DC30V/5A
AC250V/2A
電圧出力仕様
出力電圧 電源電圧
定格容量 5A(DC12V仕様品)
2A(AC100V仕様品)
その他仕様
電源電圧 DC12V(DC12V仕様品)
AC100V(AC100V仕様品)
消費電流 待機時:0mA
警報時:約50mA
(出力端子への負荷を除く)
動作温度範囲 -10℃~60℃
外形寸法 157×86×53.4(mm)
